大電流探針的連接器構造及應用

標簽:過15A大電流探針 JTS420大電流探針 JTS120大電流探針 JTS150大電流探針

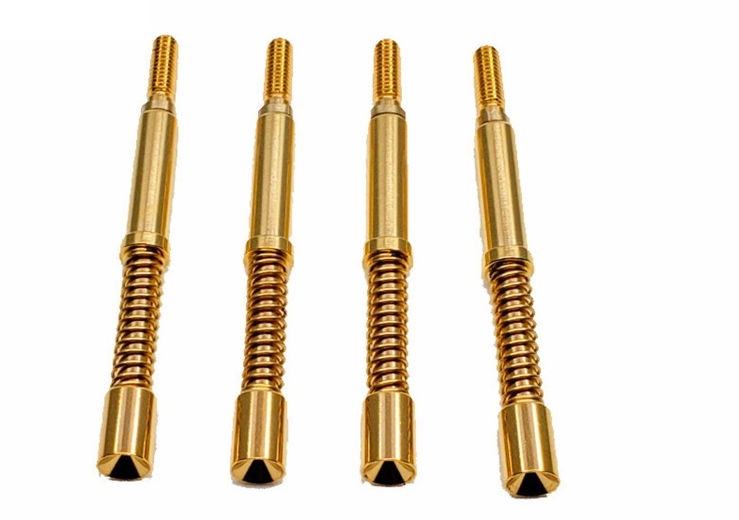

一、大電流探針連接器的構造

大電流探針連接器的構造需滿足高導電性、耐溫性和機械穩定性,主要由以下核心部分組成:

1. 探針主體

材質:通常采用高純度銅(如鈹銅、黃銅)作為基材,表面鍍層(如鍍金、鍍鎳)以降低接觸電阻、提升耐腐蝕性。

結構:分為固定端和活動端。活動端多為彈簧式設計(如壓縮彈簧),確保探針與對接面緊密接觸,補償裝配誤差或振動帶來的位移。

2. 連接器外殼

作用:保護內部結構、提供機械支撐和絕緣。

材質:多為耐高溫絕緣材料(如 PPS、LCP 工程塑料)或金屬外殼(搭配絕緣層),金屬外殼可增強散熱和抗電磁干擾能力。

3. 接觸端子

設計:采用大截面接觸結構(如扁平式、多股絞線式),增大導電面積以降低電流密度。

連接方式:常見有焊接、壓接或螺絲固定,確保與導線 / PCB 板的可靠連接。

4. 定位與鎖緊裝置

包含導向銷、卡扣或螺紋結構,確保連接器對接時精準定位,防止松動(尤其在振動環境中,如汽車、工業設備)。

二、大電流探針連接器的應用場景

基于其 “大電流傳輸 + 精密接觸” 的特性,廣泛應用于以下領域:

1. 新能源汽車

電池測試與 PACK 線:在動力電池模組的充放電測試中,作為臨時連接器件,傳輸數百至數千安培的電流。

車載高壓系統:如電機控制器、快充接口的內部連接,需耐受高電壓(數百伏)和大電流(數十至數百安)。

2. 工業自動化

焊接設備:如電阻焊、激光焊的電源連接,瞬間電流可達數千安培,需探針具備耐沖擊性。

大功率電機驅動:在伺服電機、工業機器人的供電回路中,作為可插拔的連接點,方便維護。

3. 電子制造與測試

PCB 板測試:在主板、電源板的量產測試中,通過探針陣列與測試點接觸,快速導通大電流,驗證電路負載能力。

半導體封裝測試:用于功率器件(如 IGBT、MOSFET)的性能測試,模擬高電流工作環境。

4. 能源與電力設備

儲能系統:在儲能電池組的充放電循環測試中,作為連接電池與測試儀器的橋梁。

光伏逆變器:內部高壓大電流回路的連接,需耐受長期高功率運行的溫升。

三、關鍵性能指標

額定電流:從15安培到數百安培不等,需根據應用場景選擇,避免過載導致燒毀。

接觸電阻:通常要求≤10mΩ,越低越好,以減少功率損耗。

插拔壽命:彈簧式探針一般可承受數千至數萬次插拔,滿足頻繁測試或維護需求。

耐溫范圍:常見 - 40℃~125℃,特殊型號可高達 200℃以上,適應高溫工作環境

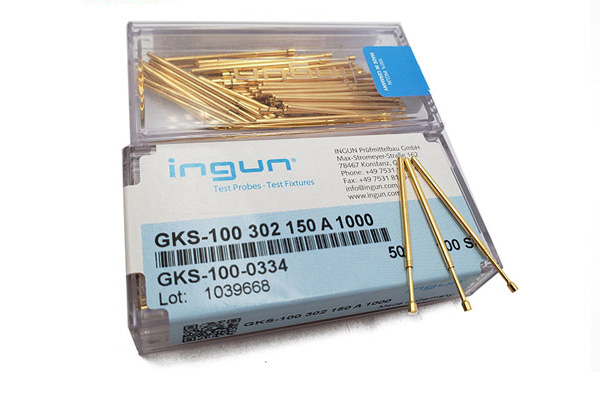

如何選擇測試探針的彈力大小

如何選擇測試探針的彈力大小

關于測試探針彈力的選擇,主要是依據待測物總的承受力除以單面植針的數量得出的,一般針板上探針的總彈力要小于待測物的,可承受形變力。如果是雙面植針,那還需要考慮力的互相抵消問題。

2023-11-13
