探針類型主要涵蓋探針的結構、分類、材料和工作頻率等，在半導體測試過程中，探針作為核心部件，起著連接芯片或晶圓與測試設備并進行信號傳輸?shù)淖饔茫x擇適合的探針類型對確保測試精度和生產效率至關重要，以下將介紹探針的結構、分類、材料和工作頻率：

01:探針的結構

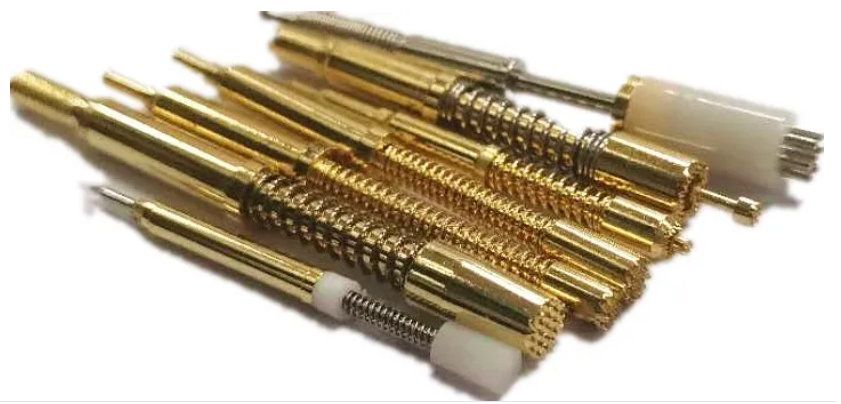

探針主要由針頭、針尾、彈簧和外管四個基本部件組成，這些部件經過精密儀器鉚壓預壓后形成，由于半導體產品的體積較小，尤其是芯片，探針的尺寸通常需要達到微米級別，這使其成為一種高端精密電子元器件。

不同用途的探針外觀有所不同，但其內部基本都采用精密的彈簧結構，產品表面一般進行鍍金處理，以增強耐腐蝕性、電氣性能、穩定性和耐久性。

探針的分類

常見的探針類型主要包括彈性探針、懸臂探針和垂直探針。

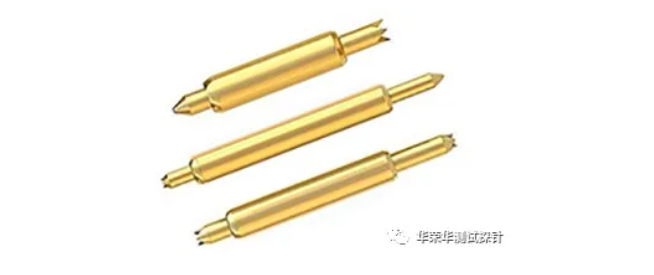

彈性探針由螺旋彈簧組成，其兩端連接在上下柱栓上，這種探針通過彈簧的彈性來降低對待測物體的壓力，適用于檢測集成電路。

懸臂探針通過橫向懸臂提供探針針部在接觸待測半導體產品時所需的縱向位移，以避免施加過大的針壓。

垂直探針可以對應高密度信號觸點的細間距排列，通過針體本身的彈性變形提供針尖接觸所需的縱向位移。

03探針的材料

- 常見的探針材料主要包括鈹銅、高碳鋼、黃銅、鎳銀、鈀合金、青銅等。

- 鈹銅：鈹銅通常用于生產針頭和接觸元件，不僅具備優異的機械性能，還擁有高導電性，這使得它能夠?qū)τ|點位置進行長期的性能表現和耐用性方面的優化。

-黃銅：黃銅適用于圓形探針頭型和加工過的針套，它具有良好的耐磨性和機械性能，同時具備高導電性，適合用于要求較高的電流傳輸應用中。

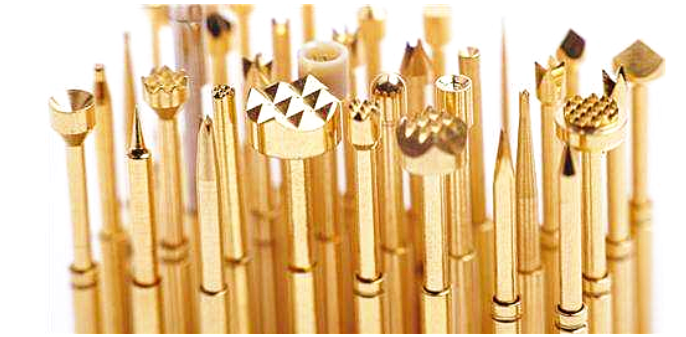

-高碳鋼：高碳鋼被廣泛用于生產所有尖銳的探針頭型或超長耐用性探針，其高硬度和鋒利度確保了探針良好的耐用性和可靠的連接性。

 - 探針根據工作頻率分為同軸探針和普通探針。

 - 同軸探針適用于對測試頻率敏感的環境，其周圍有銅管保護層，銅管與探針之間填充介質材料。

- 普通探針常用于對信號衰減不敏感的環境，通常在外圍涂一層絕緣層，以防止走線交叉短路。
